Pure electrice de spălare și măturat vehicul

Caietul

ZBH5180TXSEQABEV PURE ELECTRIC masina de spalat si maturat este o noua generatie de produs mecanic de salubrizare a mediului dezvoltat de compania noastra. Acesta este reamenajat cu șasiul pur electric al camionului EQ1180GEVJ1 clasa a II-a al Dongfeng Motor Company, cu emisii zero. Principiul său de funcționare este că șasiul și partea superioară sunt alimentate cu baterii, suprafața drumului este curățată cu debit de apă de înaltă presiune și cu debit scăzut de înaltă presiune, iar canalizarea și gunoiul de pe suprafața drumului sunt aspirate înapoi la coșul de gunoi de la bord prin ventilator.
Masina de spalat si maturat PURE ELECTRIC are diverse functii, aspect frumos si generos si are performante superioare de eficienta ridicata, protectia mediului si fiabilitate.

Funcţii

Cu curățarea, curățarea și curățarea trotuarului, poate curăța marginile drumului, fațadele din piatră, spray-ul din colțul din față și spray-ul din spate, iar pistoalele de pulverizare de înaltă presiune pot curăța semnele rutiere, panourile publicitare și alte funcții. Când este selectat sistemul de aspersoare de joasă presiune, se poate efectua spălarea frontală de joasă presiune sau spălarea rațelor.

Aplicație

Se aplică operațiunilor de curățare de înaltă definiție a piețelor mari ale orașului, trotuarelor și bordurilor rutiere, precum și operațiunilor obișnuite de curățare, cum ar fi curățarea și curățarea piețelor orașului, trotuarele și bordurile rutiere. Când este selectat sistemul de aspersoare de joasă presiune, se poate efectua operațiunea de curățare de joasă presiune.

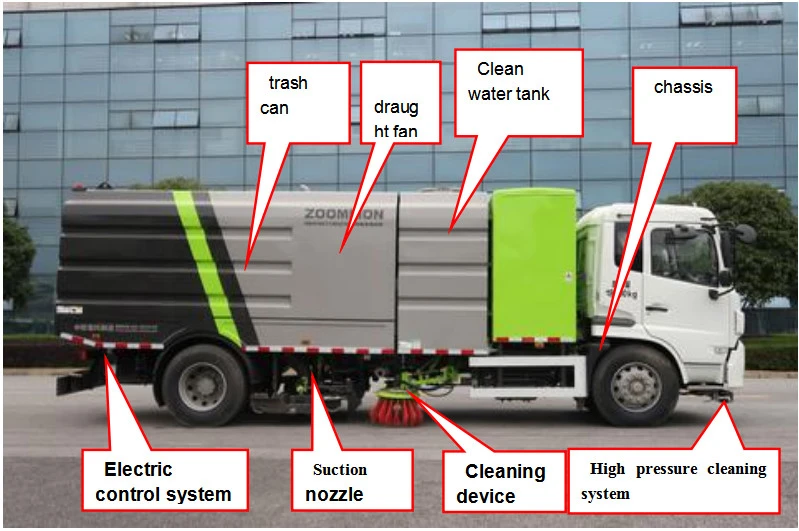

Main structura &performance caracteristici

• Chasză

Șasiu. Șasiul camionului eq118gevj1 clasa a II-a al Dongfeng Motor Corporation este modificat. Parametrul total de putere al bateriei șasiului (putere totală / tensiune / capacitate): 314.14kwh/579.6v/542ah). Șasiul este cel mai avansat și fiabil șasiu de marfă pur electric clasa a II-a din China.
Motor de șasiu. Tz370xs-lkm1103 magnet permanent motor sincron de Suzhou lvkong Transmission Technology Co, Ltd. este adoptat. Parametrii motorului (putere nominală / turație / cuplu): 80kW / 1270rpm / 600N m。

• Motorul superior și dispozitivul său de transmisie

Instalați motorul. Motorul montat în partea de sus adoptă tz380xs-90zl de ori Ningde. Când viteza nominală este de 1500 R / min, puterea continuă a motorului este de 90kw. Ventilatorul și pompa de apă de înaltă presiune sunt acționate de cuplarea diafragmei, scripetele scaunului și centurii. Există un ambreiaj pneumatic în fața pompei de apă de înaltă presiune. Ambreiajul pneumatic este separat, iar pompa de apă de înaltă presiune nu trebuie să funcționeze.

• Evantai

Se adoptă ventilator centrifugal seria 9-26 seria 7.1, care are caracteristicile de eficiență ridicată, zgomot redus, curbă de performanță plană, zonă largă de înaltă eficiență și așa mai departe. Este unul dintre accesoriile importante ale mașinii de măturat drumuri Zhonglian de dimensiuni medii pentru o lungă perioadă de timp. Are tehnologie matură și muncă fiabilă.
4. Dustbin
304 un singur strat din oțel inoxidabil margine structura de proiectare a structurii este adoptat, care integrează unele recipiente de apă curată și containere de gunoi. Coșul de gunoi este înclinat pentru descărcare, unghiul de descărcare este de 480, volumul total al coșului de gunoi este de 6m3, iar volumul efectiv nu este mai mic de 3,5 m3.

• Duza de aspirație

Lățimea totală a duzei de aspirație este de 2440 mm, iar lățimea de aspirație este de 2400 mm, care este aproape la același nivel cu lățimea vehiculului. Eficiența muncii și curățenia sunt îmbunătățite.

• Dispozitiv de curățare.

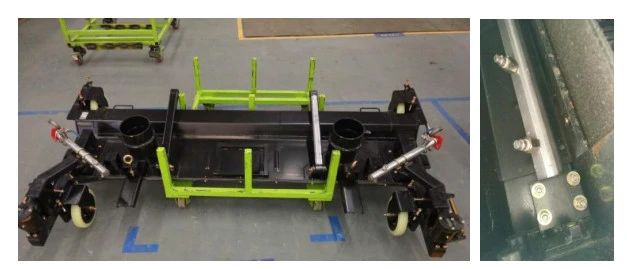

Se adoptă placa de măturat cu dublu scop a vehiculelor de curățare și măturat (brevetul nr. 200820052391.1) cu brevet național, care are funcția de anti-coliziune și evitarea obstacolelor (structura brevetului, brevetul nr. 00224174.9). În timpul funcționării, atunci când discul de măturat și capacul de aspirație a prafului întâlnește un obstacol în față, se poate micșora spre interior pentru a-l evita și poate reveni automat la poziția normală de lucru după trecerea obstacolului.
7. Sistem de curățare de înaltă presiune
Sistemul de curățare de înaltă presiune constă din pompe de apă de înaltă presiune și conducte de apă de înaltă presiune. Acesta oferă în principal apă de înaltă presiune pentru discuri de măturat, tije de aspersoare duza de aspirație, dispozitiv de autocurățare colector de gunoi, dispozitiv de pulverizare spate și dispozitiv de curățare manuală.
Pompa de apă de înaltă presiune adoptă celebra pompă de piston de înaltă presiune marca internațională, cu debit nominal de 142l / min / 1450rpm și presiune nominală de lucru de 10MPa, eficiență ridicată și fiabilitate bună.

• Sistem de control electric

Pur electric de spălare și măturat vehicul adoptă modul de control al "display + controler + poate autobuz panou de operare". Când operațiunea începe și se oprește, dispozitivele de funcționare, cum ar fi controlul vitezei motorului, ridicarea duzei de aspirație, retragerea și eliberarea discului măturat, retragerea și eliberarea barei de pulverizare la stânga și la dreapta sunt toate controlate de o singură cheie, care este ușor de utilizat. Funcționarea vehiculului se realizează prin trei dispozitive de operare, două în cabină și unul în panoul de operare din partea dreaptă a părții din spate a vehiculului.
arăta. Acesta este situat în partea dreaptă față a scaunului șoferului și este utilizat în principal pentru diverse operațiuni de spălare și măturare a vehiculelor.
Caseta de operare. Acesta este situat lângă cutia radio din fața scaunului șoferului și este utilizat în principal pentru pornirea și oprirea motorului.
Panou de operare. Acesta este situat în spatele roții din spate pe partea dreaptă a vehiculului și este utilizat în principal pentru descărcarea, punerea în funcțiune și întreținerea coșului de gunoi.
Vehiculul este echipat cu sistem de retrovizoare color video. O cameră este instalată în partea din spate a vehiculului și un ecran de afișare color este instalat în cabină. În timpul funcționării, efectul de curățare poate fi verificat și monitorizat în cabină. Când mergeți în marșarier, puteți naviga pentru a preveni coliziunea din spate.

Există mai multe moduri de operare pentru a alege de la. Sistemul are 9 moduri de operare: matura complet, matura stânga, matura dreapta, matura complet, matura stânga, matura dreapta, matura complet, matura stânga și matura dreapta. Utilizatorul poate selecta modul de operare corespunzător în funcție de nevoile de funcționare. După selectarea modului de operare, începeți operațiunea cu o singură cheie și toate mecanismele care trebuie să participe la operație se vor extinde automat și vor funcționa în conformitate cu secvența specificată. Când operațiunea trebuie oprită, oprirea unui buton va opri automat operațiunea și va reveni la starea inițială în conformitate cu secvența specificată.

Instalați controlul principal al vitezei motorului. Viteza normală de lucru a motorului principal este controlată automat de sistemul electric, cu trei trepte de viteză "standard", "măturare cu forță medie" și "măturare puternică". De la începutul motorului principal până la începerea funcționării, rulați la o viteză mică, cu o viteză de aproximativ 50R / min. După începerea operației, viteza motorului principal va crește automat. Viteza de lucru stabilă a angrenajului "standard" este de 1350r / min, cea a angrenajului "matura cu forță medie" este de 1500r / min, iar cea a angrenajului "maturat puternic" este de 1750r / min.

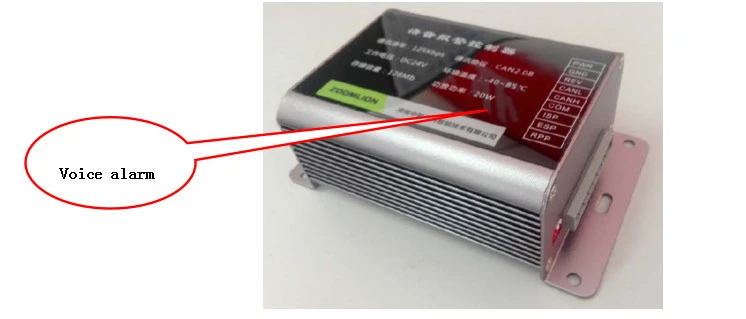

Sistem de alarmă vocală. Sistemul de alarmă vocală echipat cu vehiculul poate trimite o varietate de alarme vocale și mesaje prompte în timpul funcționării și descărcării, inclusiv mesaje vocale prompte, cum ar fi "supapa de evacuare a rezervorului de apă este închisă, nu poate fi curățată", "răsturnările rezervorului de canalizare, vă rugăm să acordați atenție siguranței", precum și mai multe mesaje prompte muzicale și mesaje de alarmă care urlă, care sunt convenabile și practice.
Controlor de vehicul. Controlerul de vehicule HCU este dezvoltat și proiectat independent de compania de vehicule comerciale Dongfeng. Cipul de bază pentru microprocesor adoptă microprocesorul Freescale pe 32 de biți. Strategia de control al șasiului integrează experiența dongfeng de 50 de ani în producția de camioane și este susținută de datele privind experiența de conducere a 100000 de clienți pentru a îmbunătăți confortul zilnic la condus al șoferilor de camioane.

Performanță completă a bateriei. Bateria de putere a acestui model este l271c01 litiu fier fosfat cutie baterie de putere produs de Ningde Times New Energy Technology Co, Ltd., echipat cu ceb-b60sv01 / ceb-b60h sistem tub baterie, care este la nivel intern avansat. Sistemul de baterii formează 10 seturi de cutii de baterii l271c01 într-un ansamblu de baterii de alimentare prin conexiune paralelă 2 și seria 5. Consultați tabelul atașat pentru principalii parametri ai sistemului de baterii.

L271c01 cutie baterie de putere este ambalat de 36 6lhh3l8 pătrat din aluminiu coajă celule unice în serie. Intervalul de temperatură de lucru este de - 30 °C ~ 60 °C, iar gradul de protecție este IP68. Are mai multe protectii, cum ar fi supraalimentare, supraalimentare, supraversare si scurtcircuit, cu performante stabile, siguranta si fiabilitate.
Acționați motorul. Sistemul de acționare a șasiului adoptă motorul sincron cu magnet permanent (tz370xs-lkm1103) dezvoltat de Suzhou lvkong Transmission Technology Co., Ltd., cu putere maximă de 160 kW, cuplu maxim de 1100 N.m și grad de protecție ip67. Atunci când este combinat cu cutia de viteze AMT, aceasta nu numai că poate satisface confortul și economia de conducere a vehiculelor electrice, dar, de asemenea, atinge o pantă de alpinism de mai mult de 25%.
Motorul montat în partea de sus adoptă magnetul permanent motor sincron tz380xs-90zl dezvoltat de Ningde ori Motor Technology Co, Ltd. atunci când viteza nominală este de 1500 R / min, puterea continuă a motorului poate ajunge la 90kw, iar gradul de protecție este IP68, oferind o putere puternică pentru mecanismul de funcționare.
Șase într-un controler. Șasiul adoptă cele șase într-un singur controler ktz54x59s-gvd55050 dezvoltat de Shenzhen yingweiteng tehnologia de acționare a vehiculelor electrice Co,, Ltd. pentru Dongfeng Motor, care integrează șase funcții: controler de motor de servodirecție, controlul motorului compresorului de aer, DC / DC, transmisie și distribuție de putere de înaltă tensiune, controlerul principal al motorului de acționare și preîncărcarea superioară de înaltă tensiune.

Densitatea generală de putere a controlerului a fost mult îmbunătățită, iar greutatea noului produs este de aproximativ 38 kg. Conectorul impermeabil integrat cu un singur capăt este adoptat pentru a realiza IP68 absolut, astfel încât să se evite riscul de reducere a gradului de protecție cauzat de hamul slab de sertizare. Soluțiile EMC (compatibilitate electromagnetică) sunt integrate în interiorul șasiului fără rectificări externe suplimentare și pot îndeplini cerințele clasei de conducere și radiație 3 direct cu cabluri ecranate.


Protecție de siguranță:

• l interblocare de înaltă tensiune: toți conectorii adoptă funcția de blocare de înaltă tensiune;

• funcția anti touch finger: toți conectorii adoptă funcția anti-atingere a degetului;

• l protecție IP68 cu un singur capăt: conectori de înaltă și joasă tensiune;

• l anti vibratii si caderi: elastomerul vehiculului utilitar indeplineste cerintele de vibratie ale GB/T 28046.3-2011;

• l funcții de descărcare activă și pasivă: îndeplinesc cerințele de descărcare activă în 3 secunde și descărcare pasivă în 3 minute;

• l capac de deschidere interblocare: după ce capacul este deschis, întreaga mașină va deconecta automat toate de înaltă tensiune pentru a proteja siguranța personală.

Ø mecanism de protecție:

• l 1. Defecțiunea trebuie tratată în funcție de nivel, iar măsurile de protecție corespunzătoare se iau în funcție de prioritatea defectului.

• l 2. În plus față de funcțiile convenționale de protecție, cum ar fi supratensiunea, supracurentul, suprasolicitarea, jitterul etc., are și:

• ü funcția de detectare a aderenței contactorului: detectați dacă contactorul este aderent înainte de pornire, astfel încât să se protejeze în mod eficient siguranța întregului vehicul.

• ü funcția de descărcare activă și pasivă: descărcați în mod activ puterea internă a unității principale în 3 secunde pentru a reduce tensiunea internă a unității la 36V.

• ü capacul de deschidere interblocare și funcția de blocare de înaltă tensiune: după ce capacul întregii mașini este deschis sau conectorul de înaltă tensiune nu este complet conectat, întreaga mașină nu este permisă să aplice de înaltă tensiune.

• ü funcția de protecție inversă: schemă de protecție perfectă, care poate proteja reversul cauzat de cablarea greșită a motorului sau a transformatorului rotativ.

• l 3. Funcția Wake up: trezire independentă la condus, trezire cu încărcare rapidă și funcții de trezire cu încărcare lentă.

• l 4. Configurația PDU multi-canal: în plus față de configurația PDU convențională, range extender-ul, interfețele de ieșire de înaltă tensiune montate în partea de sus și încărcare lentă sunt rezervate pentru a satisface aplicarea autobuzului electric pur / camionului ușor, a autobuzului incremental / camionului ușor, a vehiculului de salubritate și a altor modele.

Design integrat al plăcii de control

(1) Placa de control integrată include controlul contactorului de distribuție de înaltă tensiune și detectarea stării contactorului.
(2) Mașina suprascrie funcția de control UDS.
(3) Realizați funcția internă de control al cutiei, iar suportul poate controla și controla firul dur cu extern.
(4) Trezire independentă la volan, trezire rapidă a încărcării și funcții de trezire cu încărcare lentă.
Distribuție integrată de înaltă tensiune

(1) Contactoarele și siguranțele de distribuție de înaltă tensiune sunt integrate pentru a forma un modul independent compact și complet. În comparație cu dispozitivele discrete, cablurile sunt utilizate pentru a construi un volum mai mic, o asamblare mai convenabilă și o performanță mai stabilă;
(2) Dispozitivele sunt interconectate prin intermediul plăcii de cupru PCB, care are o fiabilitate ridicată a conexiunii și o consistență bună a producției, reduce foarte mult hamul de interconectare, face prototipul mai curat și îndeplinește cerințele producției automate;
Funcția de detectare a stării contactorului este rezervată pe placă pentru a îmbunătăți fiabilitatea sistemului.

Parametrii tehnici principali

• Principalele avantaje ale produsului

• Performanță superioară

Structura cutiei de gunoi este avansată. Cutia de gunoi adoptă 304 un singur strat din oțel inoxidabil margine structura structurii, care integrează unele cutii de apă curată și cutii de gunoi. Are o formă inedită, un aspect frumos, rezistență la coroziune, volum mare, fără cadru, depozitare convenabilă a gunoiului și curățare ușoară. Coșul de gunoi este răsturnat și descărcat, iar unghiul de descărcare este de până la 48 °. Volumul total al coșului de gunoi este de 6m ³, Volumul efectiv nu trebuie să fie mai mic de 3,5 m ³, Cu dispozitiv intern de autocurățare.

Măturați discul. Se adoptă placa de măturat cu dublu scop a vehiculelor de curățare și măturat (brevetul nr. 200820052391.1) cu brevet național, care are funcția de anti-coliziune și evitarea obstacolelor (structura brevetului, brevetul nr. 00224174.9). În timpul funcționării, atunci când discul de măturat și capacul de aspirație a prafului întâlnește un obstacol în față, se poate micșora spre interior pentru a-l evita și poate reveni automat la poziția normală de lucru după trecerea obstacolului.

Evantai. Ventilatorul centrifugal seria 9-26 seria 7.1 are caracteristicile de eficiență ridicată, zgomot redus, curbă de performanță plană, zonă largă de înaltă eficiență etc. Este unul dintre accesoriile importante ale mașinii de măturat drumuri Zhonglian de dimensiuni medii pentru o lungă perioadă de timp. Are tehnologie matură și muncă fiabilă.

Duză de aspirație super largă. Lățimea totală a duzei de aspirație este de 2440 mm, iar lățimea de aspirație este de 2400 mm, care este aproape la același nivel cu lățimea vehiculului. Eficiența muncii și curățenia sunt îmbunătățite. În timpul funcționării barei de pulverizare de înaltă presiune din duza de aspirație, înălțimea barei de pulverizare de la sol este fixată și nu se schimbă cu sarcina întregului vehicul, ceea ce poate obține un efect stabil și cel mai bun de curățare.
Bară de pulverizare combinată de curățare de înaltă presiune. Bara de pulverizare de curățare de înaltă presiune este compusă din bare de pulverizare stânga și dreapta și bare de pulverizare în duza de aspirație. Este atașat la duza de aspirație sau în duza de aspirație. În timpul funcționării, înălțimea barei de pulverizare de la sol este fixată și nu se schimbă cu sarcina întregului vehicul, ceea ce poate obține și stabiliza cel mai bun efect de curățare. Tijele de pulverizare din stânga și din dreapta se pot leagăna și se pot retrage. Această acțiune este acționată de cilindru și controlată automat de sistemul de control electric. Atunci când barele de pulverizare din stânga și din dreapta sunt smulse în același timp, lățimea de curățare nu trebuie să fie mai mică de 3,5 m, iar atunci când sunt rotite pe o parte, lățimea de curățare nu trebuie să fie mai mică de 2,9 m. Pentru a facilita reglarea, întreținerea și înlocuirea duzei, tija de pulverizare din duza de aspirație este proiectată într-o structură de tragere rapidă și a solicitat un brevet național.

Înfășurare automată și spălarea tamburului. O rolă mecanică automată de spălare este instalată în partea din spate a părții drepte a vehiculului de spălare și măturat, echipată cu furtun de înaltă presiune de 20 m, care poate fi utilizat pentru a curăța vehiculul de spălare și măturat în sine și în alte locuri care trebuie curățate.

Mână a avut loc pistol de pulverizare din oțel inoxidabil. Echipat cu conector rapid, acesta poate fi conectat cu ușurință sau deconectat de la tamburul de spălare. Folosind pistol de pulverizare portabil, eficiența de curățare este ridicată, efectul este bun, iar funcționarea este mai convenabilă și mai sigură.

Sistemul electric de control este avansat. Modul de control al "display + controller + can bus operation panel" este adoptat. Când operațiunea începe și se oprește, controlul vitezei motorului, ridicarea duzei de aspirație, retragerea și eliberarea discului zdrobitor, retragerea și eliberarea barei de pulverizare stânga și dreapta și alte dispozitive de funcționare sunt toate controlate de o singură cheie, ceea ce este convenabil de operat și reduce foarte mult posibilitatea de funcționare greșită.
iluminat. Pentru a facilita funcționarea pe timp de noapte sau într-un mediu cu luminozitate insuficientă, plăcile de măturat stânga și dreapta sunt echipate cu lumini pentru a monitoriza starea de lucru a plăcii de măturat.
Diverse dispozitive de protecție automată. Vehiculul de spălare și măturat este echipat cu dispozitive automate de protecție, cum ar fi lipsa apei în rezervorul de apă curată, apa plină din coșul de gunoi, bascularea și descărcarea înainte atunci când ușa din spate a coșului de gunoi este deschisă, angajarea și separarea ambreiajului pneumatic dințat în timpul funcționării generatorului auxiliar și recuperarea coșului de gunoi răsturnat fără a coborî bretelele de protecție, astfel încât să se protejeze vehiculul de spălare și măturat împotriva deteriorării în condiții specifice de lucru, cum ar fi lipsa apei și apa plină sau funcționarea necorespunzătoare.

• Superior în calitate

Configurație ridicată a accesoriilor. Pompa de apă de înaltă presiune, supapa de preaplin și supapa de descărcare sunt mărci internaționale bine-cunoscute, iar principalele componente de control ale motorului și electric sunt mărci internaționale sau interne bine-cunoscute, cu o calitate excelentă și fiabilitate ridicată.

• Sigur și de încredere

Echipat cu sistem de alarmă vocală. Poate trimite diverse alarme vocale și mesaje prompte în timpul funcționării și descărcării.

Asigurați bretele de siguranță pentru coșul de gunoi. Poate oferi o protecție fiabilă a siguranței în timpul întreținerii.

• Funcția job

Acest vehicul are multe funcții, cum ar fi spălarea drumurilor, marginea drumului și spălarea fațadei din piatră, pulverizarea și căderea prafului. Acesta poate fi folosit separat ca măturător de spălare, camion de curățare a drumurilor și mașină fără praf de pulverizare.
1、Operațiunea de curățare. Atunci când este utilizat pentru spălarea și măturarea vehiculelor, rezervorul de apă curată are un volum mare de 8,5 m3 și poate funcționa continuu timp de 7 ore. Rata de curățare a suprafeței drumului poate ajunge la mai mult de 95% după o operație de curățare.
2、Spălarea fațadei kerb și a bordurii. La curățarea bordurii, ridicarea bordurii și suprafața drumului aproape de bordură pot fi spălate în același timp, suprafața superioară a bordurii poate fi spălată, iar canalizarea și gunoiul pot fi colectate, ceea ce rezolvă bine problema curățării celei mai murdare borduri.

3、Dispozitiv de pulverizare spate. În caz de vreme uscată și suprafață de drum prăfuită, echipamentul de pulverizare poate fi utilizat pentru pulverizare, diluarea aerului umed și praful de pulverizare.

4、 Dispozitiv de curățare manuală. Acesta este compus dintr-un pistol de pulverizare portabil și o rolă de spălare (20m), care este conectată sau deconectată printr-un conector rapid. Pistolul de pulverizare portabil poate fi folosit pentru a curăța murdăria, psoriazisul și panourile publicitare de pe ambele părți ale drumului. Eficiența curățării este ridicată, efectul este bun, iar funcționarea este mai convenabilă și mai sigură.

• Odispozitive ptionale
