Stații de compresie pentru transferul gunoiului

Stațiile de compresie pentru transferul de gunoi LYSZ20CY sunt compania mea în funcție de situația specifică a echipamentului de salubritate internă, cerințele de clasificare a gunoiului din țară de răspuns, tehnologia și tehnologia avansată de eliminare a gunoiului în țară și în străinătate pentru referință și cercetare și dezvoltare de noi produse, utilizate în principal pentru locuitorii străzilor urbane, cartiere comerciale, fabrici, școli, spitale, sunt colectate gunoiul umed (excluzând gunoiul din colibă).
Stațiile de compresie pentru transferul de gunoi LYSZ20CY utilizează tehnologia de compresie orizontală cu racletă și glisare. Compresorul și coșul de gunoi sunt integrate, iar gunoiul umed colectat este comprimat direct în coșurile de gunoi închise pentru reducerea și transferul cu camionul de gunoi detașabil. Echipamentul are caracteristicile de mai puțin miros, fără poluare secundară, zonă de ocupare mică, flexibil și așa mai departe. Este potrivit în special pentru o nouă stație de transfer și pentru reconstrucția unei stații vechi în zonele urbane unde achiziționarea de teren este dificilă și amplasamentul este mic. Stațiile de compresie pentru transferul de gunoi LYSZ20CY sunt potrivite pentru încărcarea coșurilor de gunoi standard de 120L, 240L și 660L și se pot andoca și cu camioanele Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS și 5082ZZZ pentru colectarea gunoiului. Este ecologic, economic, eficient, adaptabil și flexibil de funcționare.

Modul stație de andocare

Set complet de configurare a echipamentului compresorului

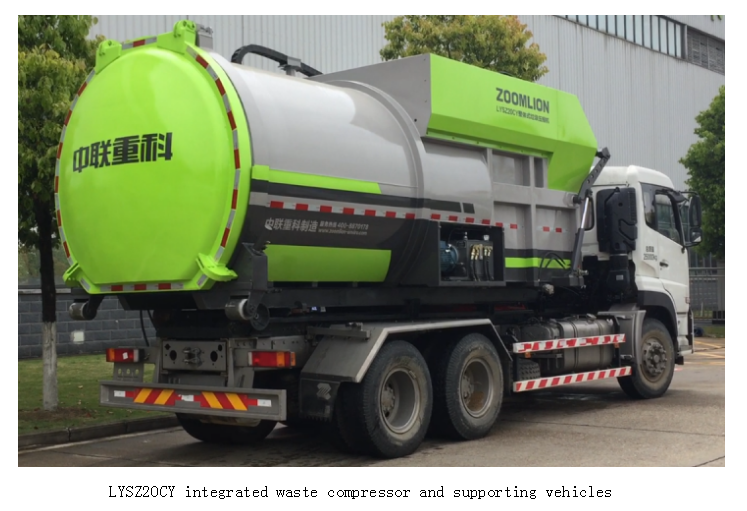

Compresor de deșeuri integrat LYSZ20CY și vehicule de sprijin

Componentele principale ale compresorului

Compresorul de gunoi integrat LYSZ20CY constă din ansamblu caroserie, mecanism de umplere cu presiune, ușă de descărcare, mecanism de răsturnare a găleții, ansamblu capac frontal, sistem de control electric și sistem hidraulic.

Schema compresorului de gunoi integrat LYSZ20CY

Ansamblul caroseriei este corpul de legătură al fiecărei componente funcționale, care constituie structura de ansamblu a echipamentului. Capătul din față al ansamblului caroseriei este un recipient de compresie, care este un canal pentru compresia gunoiului. Capătul din spate al ansamblului caroseriei este un coș de gunoi, care este volumul de gunoi comprimat încărcat.

2, Mecanismul de umplere cu presiune este situat în partea superioară a recipientului de compresie al ansamblului corpului. Este un dispozitiv de presiune care presează gunoiul din coșul de compresie în coșul de gunoi prin mecanismul racletei și plăcii glisante. Poate comprima eficient gunoiul.

3,Ușa de descărcare se află în spatele echipamentului și este dispozitivul de evacuare a gunoiului.Mecanismul de rotire a găleții este instalat în partea din față a corpului de compresie, care este dispozitivul de alimentare al compresorului. De asemenea, este potrivit pentru încărcarea coșurilor de gunoi standard de 120L, 240L și 660L.

Ansamblul capacului frontal este instalat în partea superioară a portului de alimentare, care joacă un rol de deschidere și închidere a portului de alimentare pentru a preveni stropirea apelor uzate și a gunoiului.

4, Sistemul de control electronic este centrul de control al compresorului, toate acțiunile sunt controlate de programul PLC, poate realiza următoarele funcții principale: (1) poate realiza ciclul de umplere automat, atunci când apăsațiapăsați butonul ciclului de umplere, mecanismul de umplere cu presiune se poate mișca automat înainte și înapoi în camera de compresie; (2) Alarma de presiune completă: Când gunoiul din cutia de gunoi este apăsat la o anumită densitate, prin analiza valorii presiunii sistemului hidraulic, din perspectiva siguranței, echipamentului de protecție și eficienței, sistemul va alarma automat; (3) Poate realiza diagnosticarea automată a defecțiunii, atunci când compresorul nu poate funcționa normal, poate judeca automat cauza defecțiunii și poate afișa pe ecran, în același timp, pentru a realiza difuzarea vocală a analizei cauzei anormale (opțional); (4) Protecția sistemului hidraulic: când temperatura uleiului din sistemul hidraulic este ridicată, sistemul va porni automat sistemul de răcire; Când temperatura uleiului este prea scăzută, sistemul pornește automat sistemul de încălzire a uleiului hidraulic, până când temperatura uleiului crește la temperatura corespunzătoare (opțional); Sistem hidraulic: utilizarea „pompei duble” și a buclei de control hidraulic eficient, îmbunătățește eficiența produsului și reduce consumul de energie; Aspectul sistemului hidraulic combinat cu spațiul existent și comoditatea de întreținere, partea de putere și partea de control a separării, structură compactă, întreținere convenabilă. Componentele principale ale sistemului adoptă mărci străine binecunoscute pentru a asigura o fiabilitate ridicată a sistemului.

Caracteristicile compresorului
1, analiza caracteristicilor funcționale:
1) Dispozitivul de umplere cu presiune superioară evită în mod eficient înmuierea apelor uzate și se adaptează la colectarea umedă a gunoiului;
2) Ușă sferică din coadă cu blocare dublă a cilindrului de ulei, rezolvă eficient scurgerile de canalizare;
3) Alimentarea stației de andocare și integrarea în mod dublu de alimentare cu găleată din plastic standard, sporesc adaptabilitatea echipamentului;
4) Cu funcția de comutare a secvenței de fază a sursei de alimentare trifazate;
Funcția de afișare cu cristale lichide;

6) Cu alarmă de presiune completă și funcție de afișare;
7) Funcția automată de disipare a căldurii și încălzire a sistemului hidraulic (opțional);
8) Cu control prin fir și funcție de control dublu tactil (telecomandă fără fir opțională);
9) Cu funcție de control pentru oprire de urgență;
10) Cu alarmă automată de eroare și funcție de diagnosticare automată, pentru a obține o situație anormală, transmiterea vocală a analizei cauzei (opțional);
11) Ușa din spate a cutiei de echipamente adoptă blocare hidraulică, care poate fi controlată direct pentru a deschide și a bloca ușa din spate a cutiei în cabina camionului de gunoi detașabil.
2, Introducere în stabilitate și fiabilitate:

1) Partea compartimentului de compresie a ansamblului corpului adoptă o structură dreptunghiulară, care este convenabilă pentru mecanismul de compresie să realizeze compresia. Partea de gunoi adoptă o structură circulară, care este convenabilă pentru depozitarea și descărcarea gunoiului și are proprietăți mecanice excelente.
2) Toate suprafețele metalice feroase expuse sunt tratate cu prevenirea ruginii, iar oțelul în contact direct cu gunoiul este tratat cu decapare acidă, fosfatare și pasivare.

3) Echipamentul este controlat de PLC.
4) Componentele cheie ale echipamentului: supapa de control hidraulic, pompa de ulei, motorul, componentele electronice de control sunt mărci binecunoscute în țară și în străinătate.
Toți arborii balamale rotative sunt fabricați din rulmenți speciali auto-lubrifianți sau rulmenți de îmbinare, iar suprafața tijei pistonului cilindrului este placată cu crom, care are o rezistență puternică la uzură și rezistență la coroziune pentru a-și asigura durata de viață în medii dure.
3, Introducere în economisirea energiei și protecția mediului:
Suprafata mica, fara constructie civila sau doar constructie civila simpla, economica si practica, flexibila, potrivita pentru colectarea si transportul gunoiului umed; Cutia de butoane de control cu ​​fir de mână sau telecomandă fără fir (opțional), îmbunătățește eficient mediul de lucru al operatorilor; Mecanism de blocare a ușii de descărcare în formă de bilă și structură de etanșare, pentru a asigura procesul de comprimare și transfer al gunoiului, fără scurgeri de ape uzate.

Acționare cu pompă dublă, sistemul are nevoie de presiune înaltă, utilizarea unei singure pompe, sistemul are nevoie de viteză mare, utilizarea pompei duble, eficiență ridicată și economisire de energie, căldura sistemului.

Se poate andoca cu camionul de colectare a gunoiului Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS și 5082ZZZ la stație, fără a fi nevoie să treacă prin încărcarea buncărului secundar, evitând eficient modul de funcționare tradițional de descărcare a camionului de gunoi și problemele de încărcare a gunoiului în buncăr și în același timp îmbunătățind eficiența operațiunii.


Introducere în compresor Avantaje
1) Cilindrul de antrenare al dispozitivului de umplere sub presiune este situat în partea de sus a recipientului de compresie și designul său închis este potrivit pentru tratarea gunoiului umed.
2) Adaptabilitate puternică, adică poate îndeplini stația de andocare cu camionul de colectare a gunoiului Zoon 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ și poate îndeplini încărcarea standard de coș de gunoi de 120L, 240L, 660L.
3) Realizați un nou mod de andocare cu vehiculele de colectare a gunoiului Zoomlion 5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS și 5082ZZZ la stație, care este foarte eficient și economisește energie. Schimbă modul de andocare de alimentare secundară al vehiculelor de colectare a gunoiului și al compresorului de gunoi integrat, care mai întâi aruncă gunoiul în buncăr și apoi transformă buncărul în recipientul de compresie, iar andocarea de alimentare primară este finalizată. Eficiența a fost mult îmbunătățită. Reduceți intensitatea de lucru a operatorului. În comparație cu modul de funcționare tradițional, alimentarea primară înlocuiește alimentarea secundară, consumul de energie al echipamentului este redus, iar procesul de funcționare și funcționarea sunt simplificate.
Dispozitivul de umplere cu presiune este situat în partea de sus a recipientului de compresie, la capătul frontal al ansamblului corpului. Cilindrul de umplere sub presiune nu are niciun risc de înmuiere a apelor uzate în cilindrul tradițional de compresie, iar mediul de service al cilindrului este mult îmbunătățit, iar durata de viață a cilindrului este mult prelungită.
5) Dispozitivul de umplere cu presiune are o eficiență de umplere cu presiune ridicată, cu un volum de compresie cu o singură cursă de 2,35 m³, care se află la nivelul de lider în industrie.
6) Stația de pompare hidraulică și grupul de supape hidraulice sunt situate în partea stângă și în partea dreaptă a inferioară a părții de mijloc a echipamentului, cu structură compactă și întreținere convenabilă, reducând în același timp centrul de greutate al echipamentului și îmbunătățind siguranța transportului.
Performanță bună de mediu, fără expunere, împrăștiere, fenomen de picurare în procesul de andocare și transfer al gunoiului.
8) Utilizarea eficienței ridicate și economisirea de energie, performanța fiabilă a pompei duble, sistemul are nevoie de presiune înaltă, utilizarea unei singure pompe, sistemul are nevoie de viteză mare, utilizarea pompei duble, eficiență ridicată și economie de energie, căldura sistemului.
9) Este adoptat noul mecanism de blocare a zăvorului, cele patru puncte superioare și inferioare sunt blocate, compresia benzii de etanșare este reglabilă în trepte și are funcția de anti-decuplare automată, blocarea este fiabilă (chiar și în cazul cilindrului de antrenare). scurgeri), iar etanșarea este bună.
10) Există o ieșire de canalizare pe ambele părți ale recipientului de compresie la capătul frontal al ansamblului caroseriei și este prevăzută o ieșire de canalizare în același timp, ceea ce este convenabil pentru a curăța gunoiul de la ieșirea de canalizare și a ajuta canalizarea. deversare.

11) Ușa de descărcare adoptă o nouă structură sferică, aspect frumos și structură fiabilă.

Introducerea procesului de operare (vezi diagrama de flux a procesului de operare)

introducerea procesului LYSZ20CY
1.1 Colectarea și comprimarea gunoiului
După colectarea umedă a gunoiului rezidenților urbani, gunoiul este aruncat direct în portul de alimentare al compresorului cu un camion de gunoi cu autoîncărcare (5033ZZZ, 5040ZZZ, 5070ZZZ, 5065ZYS, 5082ZZZ) sau coșul de gunoi standard de 120L și 660L, 260L este folosit pentru încărcare, iar mecanismul de întoarcere a găleții este acționat pentru descărcare. Apoi acționați butonul ciclului de umplere cu presiune pentru a comprima gunoiul turnat în coșul de compresie, repetați procesul de mai sus până când alarma de presiune este plină, ansamblul capacului frontal de funcționare închide portul de alimentare, mecanismul de rotire a găleții este acționat pentru a descărca starea, activitatea. cârligul este ridicat în starea de transport.
1.2 Împachetarea urcă în autobuz
Camionul de gunoi de descărcare al căruciorului este turnat în partea din față a compresorului, astfel încât cârligul brațului de tracțiune să fie aliniat cu cârligul compresorului, iar camionul de descărcare a gunoiului căruciorului este acționat pentru a trage compresorul și bloca. compresorul.
1.3 Tranzitul gunoiului

Porniți camionul de gunoi detașabil pentru a scoate compresorul plin cu gunoi din stația de gunoi și la depozitul de gunoi sau alt loc de eliminare a gunoiului.
1.4 Evacuarea coșului de gunoi

După ce camionul de gunoi detașabil sosește la depozitul de gunoi sau la alt loc de eliminare a gunoiului, dispozitivul de blocare al ușii de descărcare de pe compresor este slăbit prin sistemul hidraulic al camionului de gunoi detașabil și apoi mecanismul de ridicare a brațului de tracțiune este acționat pentru a ridica compresorul până când gunoiul din cutie este complet evacuat.

LYSZ20CY Diagrama procesului de funcționare a compresorului de deșeuri integrat


Principalele specificații tehnice și parametri de performanță ai compresorului

Vehicul de sprijin -- camion de gunoi amovibil
Vehiculul se poate încărca și descărca singur, cu o încărcătură mare, eficiență ridicată a transportului, mobilitate puternică, operare ușoară, sigură și fiabilă, grad ridicat de automatizare, o gamă largă de aplicații și alte avantaje.

Parametrii tehnici ai camionului de gunoi transportabil sunt următorii:

1. Instalarea echipamentelor și cerințele de apă și electricitate

Utilizatorii pot determina configurația echipamentelor și vehiculelor stației de gunoi în funcție de locația geografică locală și volumul de eliminare a gunoiului. Dimensiunile sunt marcate în următoarea diagramă a stației de gunoi pentru referință de către utilizatori.

Cerințe de alimentare cu o singură poziție: Clientul trebuie să furnizeze o sursă de alimentare externă trifazată, cu cinci fire, 380V/10kW, echipată cu întrerupătorul corespunzător cu protecție împotriva scurgerilor (In < 30ma).="" distanța="" dintre="" sursa="" de="" alimentare="" și="" compresor="" nu="" trebuie="" să="" fie="" mai="" mare="" de="" 10="">
Cerințe pentru sursa de apă: apă convențională, conducta de admisie minimă este de 1 inch.

Cerințe de construcție: LYSZ20CY înălțimea liberă a clădirii nu este mai mică de 6 metri; Înălțimea liberă în interiorul porții nu trebuie să fie mai mică de 5,5 metri, iar lățimea porții nu trebuie să fie mai mică de 4 metri.
Desenele și instrucțiunile tehnice arată doar cerințele de instalare ale echipamentului. Proiectantul poate proiecta facilități precum sălile pentru personal, toalete, puțuri de canalizare și puțuri de sedimentare în funcție de condițiile din jur. Pentru a facilita dragarea, se recomandă ca fosa septică să fie amplasată în aer liber.

LYSZ20CYPlan de construcție a unei singure stații
