Camion de gunoi detașabil

Prezentarea produsului

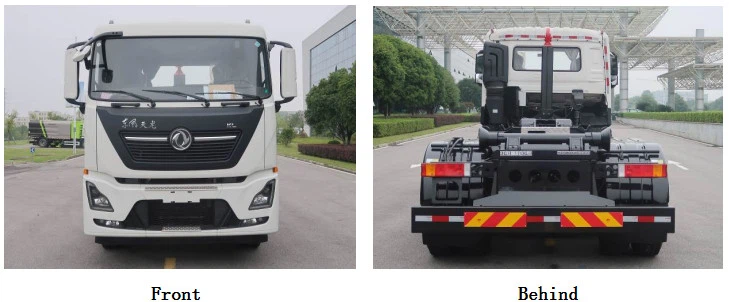

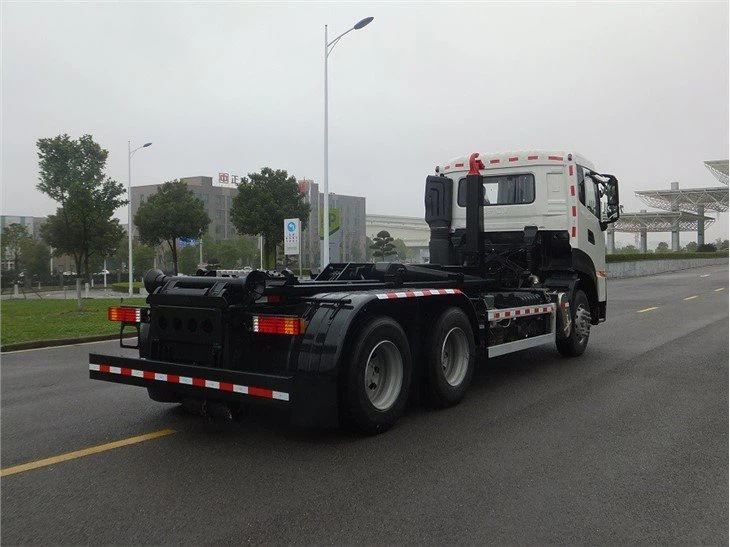

ZBH5251ZXXDFE6 Camionul de gunoi detașabil pentru transport este dezvoltat și proiectat independent de compania noastră pentru a se potrivi cu compresorul de gunoi integrat și cu corpul stației de separare orizontală (denumit în continuare „camion cu braț”). Mașina este frumoasă ca aspect, excelentă ca performanță, ușor de operat, șoferul poate controla toate acțiunile din cabină. Șasiul adoptă șasiu auto tianlong DFH1250D4 clasa II produs de Dongfeng Commercial Vehicle Co., LTD., iar emisiile respectă standardul național ⅵ. Dispozitivul braț este fabricat de Shanghai Waller Hoisting Equipment Company sau Hunan Wuling Machinery Manufacturing Co., LTD. Camionul este un camion de gunoi fiabil, eficient și ușor de operat.

Prezentare generală a funcțiilor

Principalele funcții ale camionului de tragere a brațului sunt cutii de tragere, cutii de descărcare, transfer de gunoi, descărcare etc.

Scopul aplicatiei
Camionul de gunoi detașabil pentru transport se potrivește în principal cu LYSZ15A, LYSZ18A, LYSZ20CY și alte compresoare de gunoi integrale, XT22 și alte cutii.

Structura principală și caracteristicile de performanță

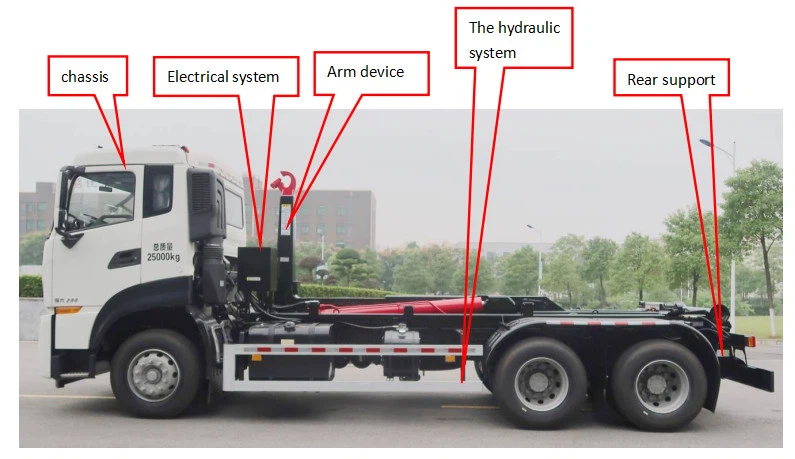

Acest extractor este compus în principal din șasiu, dispozitiv de extracție, dispozitiv de sprijin spate, sistem hidraulic, sistem electric etc., după cum urmează:

1.Şasiu
Șasiul. Șasiu auto Tianlong DFH1250D4 tip 2 modificat de Dongfeng Commercial Vehicle Co., LTD. Șasiul are o putere puternică și o capacitate de transport mare și este unul dintre cele mai avansate și mai fiabile șasiuri naționale de vehicule comerciale cu emisii ⅵ din China.
Motorul. Motor diesel Dongfeng Cummins D6.7NS6B290, putere nominală 213kW, emisiile respectă standardul național ⅵ.

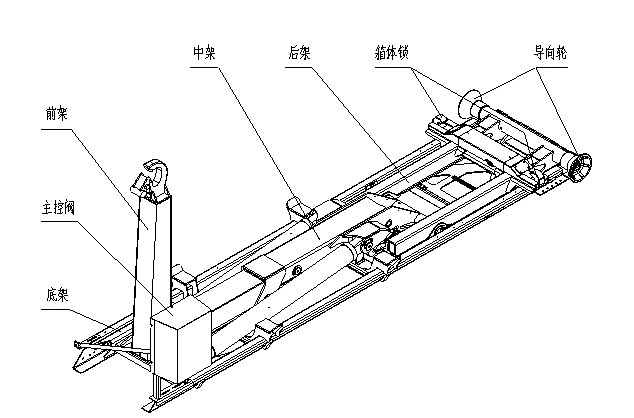

2. Dispozitiv de braț

Dispozitivul cu braț de tracțiune este instalat pe șasiu, iar principalele sale funcții sunt tragerea cutiilor, descărcarea cutiilor și descărcarea materialelor etc.
Blocarea cutiei din dispozitivul de tragere a brațului este utilizată în principal pentru a bloca cutia, a restricționa mișcarea cutiei, a asigura transportul în siguranță și a juca rolul de a proteja dispozitivul de tragere a brațului în procesul de descărcare.
3. Suport spate
Dispozitivul de sprijin din spate este montat la capătul grinzii șasiului.
Când vehiculul trage sau descarcă coșul de gunoi cu sarcină maximă, cilindrul stabilizatorului trebuie extins complet, astfel încât rola de sprijin din spate să poată sprijini solul pentru a preveni răsturnarea vehiculului înapoi. Când vehiculul funcționează normal, cilindrul stabilizatorului trebuie retras și rola de susținere retrasă.
4. Sistemul hidraulic
Sistemul hidraulic este sistemul de putere și control pentru a realiza funcțiile mașinii cu braț.
Sistemul hidraulic al mașinii cu braț este un sistem deschis. Pompa de ulei se bazează pe retractorul de forță pentru a prelua forța și pentru a furniza ulei sub presiune cilindrului fiecărei bucle. Direcția de curgere a uleiului sub presiune este controlată prin supapa cu mai multe căi, astfel încât să controleze activitatea fiecărei bucle. Sistemul hidraulic este compus din bucla principală a cilindrului, bucla brațului glisant, bucla de blocare, bucla de sprijin din spate și bucla compartimentului. Presiunea maximă de lucru a sistemului este de 30 MPa.

Deoarece cutia mașinii cu braț trebuie să funcționeze departe de vehicul, bucla mașinii este conectată la sistemul hidraulic al mașinii prin îmbinarea de schimbare rapidă.
5. Sistem electric

Sistemul electric al mașinii cu braț este alimentat de la sursa de alimentare a șasiului. Prin controlul întrerupătoarelor, releelor ​​și întrerupătoarelor de proximitate realizează în principal ridicarea brațului principal, extinderea și extinderea brațului culisant, comutatorul de blocare a cutiei, retragerea și retragerea suportului din spate și comutatorul ușă de descărcare a cutiei.
6. Modul de operare a lucrării

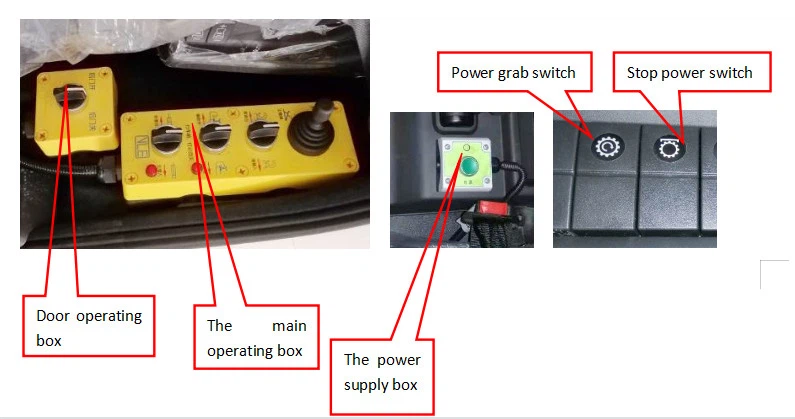

Camionul de gunoi detașabil pentru transport este controlat electric. Operatorul poate finaliza toate acțiunile din cabina de pilotaj prin controlul butonului cutiei de control.

Caseta de operare. Situat pe partea stângă a scaunului șoferului, utilizat în principal pentru tragerea de cutii, descărcarea cutiilor și operațiunile de descărcare.
Cutie de alimentare. Situat pe partea dreaptă a scaunului șoferului, controlează alimentarea cu energie a extractorului de braț.
Comutator de apucare forțată, comutator de oprire forțată de apucare. Este situat în partea superioară față a cabinei pentru controlul extractorului de forță.

Principalii parametri tehnici ai produsului

Principalele avantaje
1.Performanta superioara
Oțelul de înaltă rezistență este utilizat pentru structura brațului de tragere, iar turnarea de înaltă rezistență este utilizată pentru piesele cheie (așa cum se arată în următoarele patru imagini) pentru a îmbunătăți siguranța și a prelungi durata de viață.


2,Calitate bună
Configurație înaltă a accesoriilor. Pompa de ulei hidraulic, supapa principală de control, blocarea hidraulică, supapa de echilibrare, comutatorul de proximitate și alte componente electrice hidraulice cheie sunt mărci de renume internațional, cu o calitate excelentă și fiabilitate ridicată.
3,Sigur și de încredere

Control logic de interblocare electro-hidraulic. Extractorul este echipat cu un dispozitiv de control logic cu interblocare electro-hidraulic multistrat pentru siguranta ridicata.
În starea de descărcare, cutia poate fi ridicată și descărcată numai după ce blocarea cutiei și încuietoarea cu autodescărcare sunt blocate;
Blocarea cutiei și cadrul frontal nu se pot mișca în timpul descărcarii.

Dispozitiv de amortizare de rezervă. Sistemul hidraulic este configurat în dispozitivul de cădere a tamponului cutiei, când cutia cade la un anumit unghi, senzorul declanșează semnalul electric, circuitul controlează supapa tampon din sistemul hidraulic, astfel încât cutia să poată cădea ușor în vehicul , evitați impactul rigid.

Vehiculul este echipat cu sonerie. Alarma sonoră va fi declanșată atunci când haina brațului de tracțiune al vehiculului este în funcțiune, ceea ce va avertiza personalul din zona de lucru și va asigura siguranța echipamentului personal.

Dispozitiv de suport spate. Dispozitivul de suport al rolei din spate este instalat în spatele vehiculului. Înainte ca mașina cu braț să tragă cutia plină, rola din spate este sprijinită pe sol pentru a preveni răsturnarea vehiculului înapoi, ceea ce este sigur și fiabil.

Brevetă de siguranță. Vehiculul este echipat cu un dispozitiv de suport de siguranță. Atunci când vehiculul trebuie să ridice brațul de tracțiune pentru întreținere, suportul de siguranță ar trebui să fie susținut pentru a proteja siguranța personalului de întreținere.

4,Capacitate ridicată de întreținere

Vehiculul este ușor de întreținut. Întreținerea vehiculului, poate ridica brațul, spațiul de întreținere este foarte mare; Conductele hidraulice și conductele electrice sunt aranjate pentru a facilita găsirea defecțiunilor și înlocuirea componentelor.


Funcție
Cutia. Mașina cu braț agăță cutia de la sol (sau platformă) la mașină.
Descărcarea cazurilor. Un cărucior cu braț ridică cutia de la cărucior la sol (sau platformă).
Transfer de gunoi. Căruciorul de braț transportă cutia.
Descarcare. Căruciorul ridică cutia și aruncă gunoiul.

2,Spațiul necesar pentru funcționarea vehiculului
(1) Camionul cu braț este echipat cu compresor de gunoi integrat LYSZ18A. Când vehiculul este transportat și în funcțiune, înălțimea maximă a superiului cutiei este de 3980 mm (dimensiunea este doar pentru referință).

(2) Camionul cu braț este echipat cu compresor de gunoi integrat LYSZ18A. Când camionul trage sau descarcă containerul, înălțimea maximă a vârfului containerului este de 5100 mm (dimensiunea este doar pentru referință).

(3) Camionul cu braț este echipat cu compresor de gunoi integrat LYSZ18A. Când cârligul doar trage tija de agățare a cutiei, lungimea mașinii și a cutiei ocupă 16.100 mm, iar distanța dintre rola de susținere din spate și cutie este de 1500 mm (dimensiunea este doar pentru referință).

(4) Camionul cu braț este echipat cu compresor de gunoi integrat LYSZ18A. Când vehiculul se descarcă, înălțimea maximă a superiului cutiei este de 7100 mm (dimensiunea este doar pentru referință).


Atașament: Diagrama de dimensiuni a mașinii și a cutiei
